这里的电源线的是室外机和室内机所需要的电源线，室外机和室内机分别单独放线，各预留一个空开。
电源线的规格单位为m㎡，我们一般称为“平”，如2.5平，4平，6平等，这个称呼不太准确，实际为平方毫米。
不同规格的电源线直径又是多大呢？
根据圆的面积公式，面积=∏R²，我们就可以计算出来。
|
规格
|
0.75平
|
1平
|
1.5平
|
2.5平
|
4平
|
6平
|
10平
|
|
直径
|
0.97mm
|
1.13mm
|
1.38mm
|
1.78mm
|
2.26mm
|
2.76mm
|
3.57mm
|
不同规格的电源线的承载能力怎么计算？
电线载流量的估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由上表可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5m’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变
为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
电线载流量对照表
|
铜线规格
|
0.75平
|
1平
|
1.5平
|
2.5平
|
4平
|
6平
|
|
承载电流
|
6.75A
|
9A
|
13.5A
|
22.5A
|
32A
|
42A
|
|
承载功率
|
220V
|
1.4KW
|
1.9KW
|
2.9KW
|
4.9KW
|
7KW
|
9.2KW
|
|
380V
|
2.5KW
|
3.4KW
|
5.1KW
|
8.5KW
|
12.1KW
|
16KW
|
|
铜线规格
|
10平
|
16平
|
25平
|
35平
|
50平
|
70平
|
|
承载电流
|
60A
|
80A
|
100A
|
122.5A
|
150A
|
210A
|
|
承载功率
|
220V
|
13.2KW
|
-
|
-
|
-
|
-
|
-
|
|
380V
|
22.8KW
|
30.4KW
|
38KW
|
47KW
|
57KW
|
80KW
|

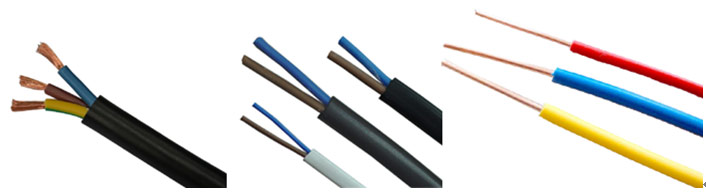

电线又可根据分为单芯线、双芯线、三芯线、四芯线等
四芯线可用在380V室外机，另外四芯线或多芯线在中央空调上也会用做温控器的信号线使用。
空调电源线一般都采用多根不同颜色的单芯线，由水电工铺电线时预留电源线。
常用室外机电源线规格预留表
|
室外机
|
2匹以下
|
3-4匹
|
5-6匹
|
7-10匹
|
11-15匹
|
|
220V
|
2.5平
|
4平
|
6平
|
-
|
-
|
|
380V
|
-
|
2.5平
|
4平
|
6平
|
10平
|
室内机一般预留2.5平电源线，如室内机有电辅助加热，数量在4台-7台，室内机需预留4平电源线。
